煙囪內壁防腐施工方案-VEGF鱗片膠泥

VEGF鱗片膠泥具有優良的耐腐蝕性能，這主要是與膠泥的組成有關。一般情況下，防腐蝕層的防蝕失效主要是樹脂基體受到腐蝕，基體樹脂首先產生失重、變色等情況，之后引起材料的鼓泡、分層、剝離或開裂等情況，最后導致防腐蝕層失效，尤其后者，由于滲透等因素，加速了具有腐蝕性的化學介質滲入到防護層的內部。因此在選擇具有良好耐腐蝕性能樹脂基體的同時，應采取有效的措施來減弱、減緩腐蝕介質或水蒸汽的滲透作用。

煙囪內壁防腐而VEGF鱗片膠泥比基體樹脂能夠提供更為有效的耐腐蝕性能，這主要是因為VEGF玻璃鱗片能夠有效的防止腐蝕介質或水蒸汽的物理滲透。VEGF鱗片膠泥具有較強的抗滲透性是與其的物料組成有關，一般情況下，VEGF鱗片膠泥含有10%-40%片徑不等的玻璃鱗片，膠泥在施工完畢后，扁平型的玻璃鱗片在樹脂連續相中呈平行重疊排列，從而形成致密的防滲層結構。如下圖所示，腐蝕介質在固化后的膠泥中的滲透必須經過無數條曲折的途徑，因此在一定厚度的耐腐蝕層中，腐蝕滲透的距離大大的延長，客觀上相當于有效地增加了防腐蝕層的厚度。同時，在無玻璃鱗片增強情況下，煙囪內壁防腐樹脂基體連續相中會存在大量的所謂的“缺陷”，如微孔、氣泡及其它微縫等，這些缺陷的存在會加速或加快腐蝕介質的滲透過程，因為一旦介質滲透到這些缺陷中，滲透的速度在得到提高的同時，接觸具有腐蝕性的介質的基體連續相的面積也隨之會加大，從而更加速了物理滲透和化學腐蝕過程，而在VEGF玻璃鱗片膠泥中，由于平行排列的玻璃鱗片能夠有效的分割基體樹脂連續相中的這些“缺陷”，從而能夠有效的抑制腐蝕介質的滲透速度。

另外，除了具有腐蝕性的化學介質滲透之外，還存在著水蒸汽的滲透。通常情況下，高聚物材料的分子間距為10?，而對于水蒸汽來說，只要高聚物材料的分子間距達到3 ? ，水蒸汽就能容易地透過高聚物的單分子層。若基礎材料是碳鋼時，水蒸汽由于滲透而達到碳鋼表面后，并在氧氣存在情況下，煙囪內壁防腐會由于電化學反應而生銹。VEGF鱗片膠泥在固化后，由于乙烯基酯樹脂的高交聯密度可以有效的減弱水蒸汽和腐蝕性化學介質的滲透，并且如同上文中所述，VEGF的獨特結構更能達到防滲透或減滲的效果，經測定VEGF鱗片膠泥的水蒸汽擴散速率為本工程為：甘肅蘭州樓東電廠煙囪防腐的方案

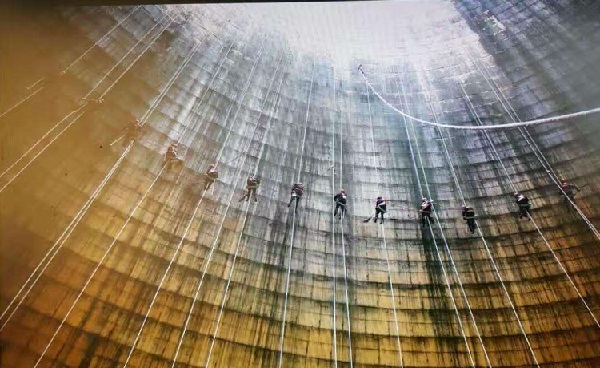

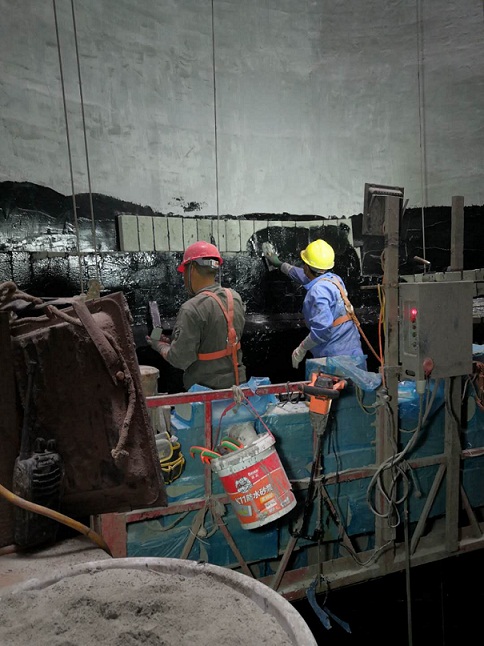

 ,煙囪加固; 該電廠煙囪防腐方案的實施有一定的難度，因為該電廠的煙囪十分老舊，并且年久失修，我公司憑借多年煙囪防腐施工上的經驗，成功完成了該煙囪防腐的施工工程，下面把施工中碰到的一些問題和情況做一下介紹。

對于舊煙囪防腐歷來就非常不容易。該廠是老火電廠，所有機組都是2臺以上同時共用一座煙囪，如果要在煙囪內壁實施脫硫防腐施工的話，那么所有共用該煙囪的機組必須停運，這樣會給電廠帶來非常巨大的的經濟損失。二是防腐方案根據實際情況不太容易確定,要在耐火磚或者紅磚的表面進行防腐，是非常不容易的一件事，同時效果也有待驗證。

電廠舊煙囪防腐方案大致有以下幾種:

(1)拆除原有保溫層和內襯,在混凝土煙囪內加裝FRP玻璃鋼。現場制作FRP煙筒,單段筒長一般為6～9m,將FRP管段在煙囪內用倒裝法分別就位后涂刷專用粘結劑,對接并安裝支撐件,全高程管段四周與混凝土煙囪以懸掛牛腿固定。

(2)拆除原有的保溫層和內襯,增設鋼煙囪加鈦板防腐。煙囪內壁防腐采用普通Q235B鋼板與1.2mm厚鈦板軋制復合板卷成弧形后焊接而成,在檢修平臺和吊裝平臺標高處設鋼內筒穩定裝置,以保證鋼內筒的橫向整體穩定。

(3)拆除原有保溫層和內襯,在混凝土煙囪內加裝鋼排煙筒,砌筑賓高德玻璃防腐磚。

(4)拆除原有保溫層和內襯,在混凝土煙囪內加裝鋼排煙筒,鋼筒內用聚脲彈性體防腐。采用氣頂升倒裝法施工工藝,聚脲厚度1mm。

(5)不拆除原混凝土煙囪的保溫層和內襯,在清掃后的磚表面砌筑賓高德玻璃磚。

(6)在現有煙囪的耐酸磚層上噴涂新型高分子聚合物。

以上方案是我們在平時工作中積累出來的一些經驗，在這做一下分享，希望大家能夠在以后的工作中總結更好的方法，對針于老煙囪防腐這一難題，提出更好的解決辦法。
